T系列 飞行光纤激光喷码机 (创鑫)

光纤飞行激光喷码机是专为提高生产率而设计的高速连续标识机型,采用工业级高性能激光光源,性能稳定,加工效率快,生产线打标速度高达200米/分钟(单线2MM字高的数字和字母),提供高速、高产量应用的标识需求,主要应用于生产日期、防伪、医药食品包装行业。该机型支持自动编码、序列号、批号、日期、条形码、二维码、自动跳号等功能,满足不同行业的客户需求。

T 系列采用的是 创鑫激光 的调Q脉冲光纤激光器。

描述

产品描述

光纤飞行激光喷码机是专为提高生产率而设计的高速连续标识机型,采用工业级高性能激光光源,性能稳定,加工效率快,生产线打标速度高达200米/分钟(单线2MM字高的数字和字母),提供高速、高产量应用的标识需求,主要应用于生产日期、防伪、医药食品包装行业。该机型支持自动编码、序列号、批号、日期、条形码、二维码、自动跳号等功能,满足不同行业的客户需求。



光纤激光在线打标机适用于绝大多数金属材料和部分表面处理的非金属材料的在线打标,如金属制品、PVC、HDPE、铝膜、橡胶和塑料等。广泛应用于个人护理品、食品饮料包装、酒类、乳制品、电子元器件、化工建材产品等领域生产及有效日期、批号、班次、厂家名称和标识等图形和文字的标记。



>>  打标速度高达每分钟 200 米

业内标识速度最快的激光打码系统,打标速度高达 200米/分钟(单线2MM字高的数字和字母),满足在中等速度或高速生产线上使用

>>  可靠耐用的光纤激光源

采用优质的光纤激光器光源,激光功率密度均匀,高度聚焦的激光束实现了更好的标识对比度,激光的设计寿命可达10万个?时

>>  超紧凑的设计和灵活的配置

采用行业创新的紧凑型激光喷码机打标头实现简单集成、降低安装成本、提高定位灵活性

>>  安装方式灵活,安装位置调节方便

飞行机型专为高速生产线设计,可灵活结合生产线安装使用,机架可上下、左右移动调节,打标头还可以360°旋转打标



产品参数

T 系列采用的是 创鑫激光 的调Q脉冲光纤激光器,该激光器是创鑫激光开发的高效率、高可靠性、高性能的脉冲光纤激光器系列,具有开机时间短,光脉冲窄,高峰值功率,重复频率范围宽、特殊材料加工不会出现阴影和虚断现象等特点,能满足大部分用户的打标需求。



Fiber Use pictures



机型系列 T 系列(创鑫激光器)
型号 T200 T201 T300 T301 T500 T501 T700 T701 T1000
激光器型号 MFP-20G/20X MFP-20W MFP-30X MFP-30W MFP-50X MFP-50W MAC-70M MFP-70W MFP-100W
输出功率 18.5W 20.5W 30W 30W 50W 50W 70W 70W 100W
光束质量M² ≤1.4 ≤1.4 ≤1.4 ≤1.6 ≤1.6 ≤1.6 ≤1.6 ≤1.6 ≤2
脉冲重复频率 27-60 kHz 30-60 kHz 30-60 kHz 30-60 kHz 50-170 kHz 45-170 kHz 50-170 kHz 50-170 kHz 20-200 kHz
激光波长 1064±5
输出功率稳定性 <3%
设计寿命 约100000工作小时(非使用寿命)
打标范围 100~300mm(范围可选)
雕刻深度 ≤1mm(视功率和时间而定)
雕刻速度 ≤10000mm/s
重复精度 ±0.002
最小标记线宽 0. 1mm
最小字符高度 0.15mm
冷却方式 内置风冷
系统供电 500W / 220V / 50Hz(可接110V)
温度、湿度 0~40°,30%≤RH≤85%,超出范围使用时需安装空调
油雾、凝露 不允许
操作系统 飞行喷码系统
文件格式 软件支持文本、二维码、条形码、流水号、图形等打标内容

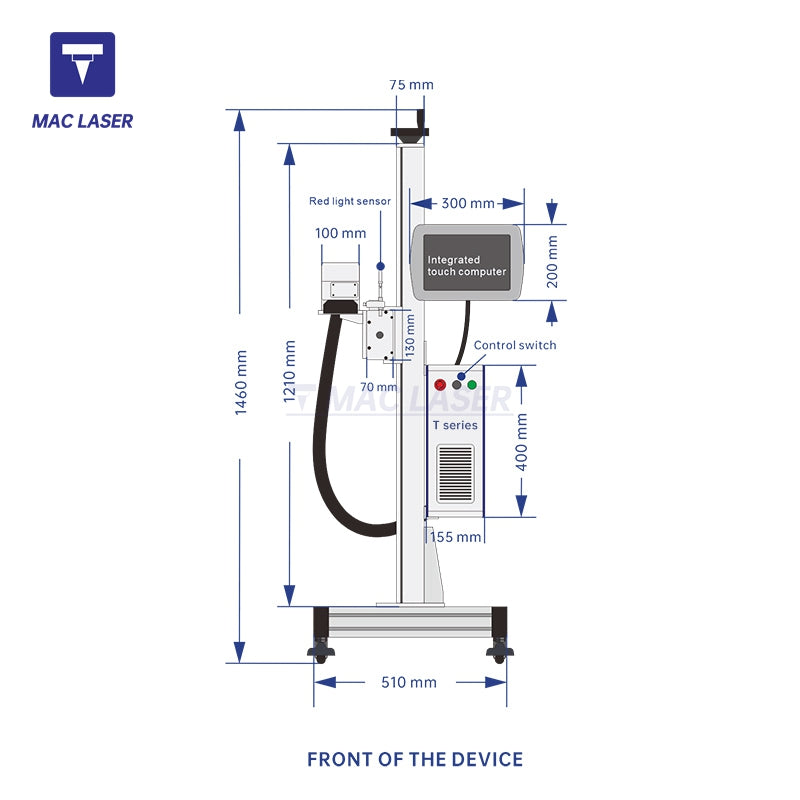

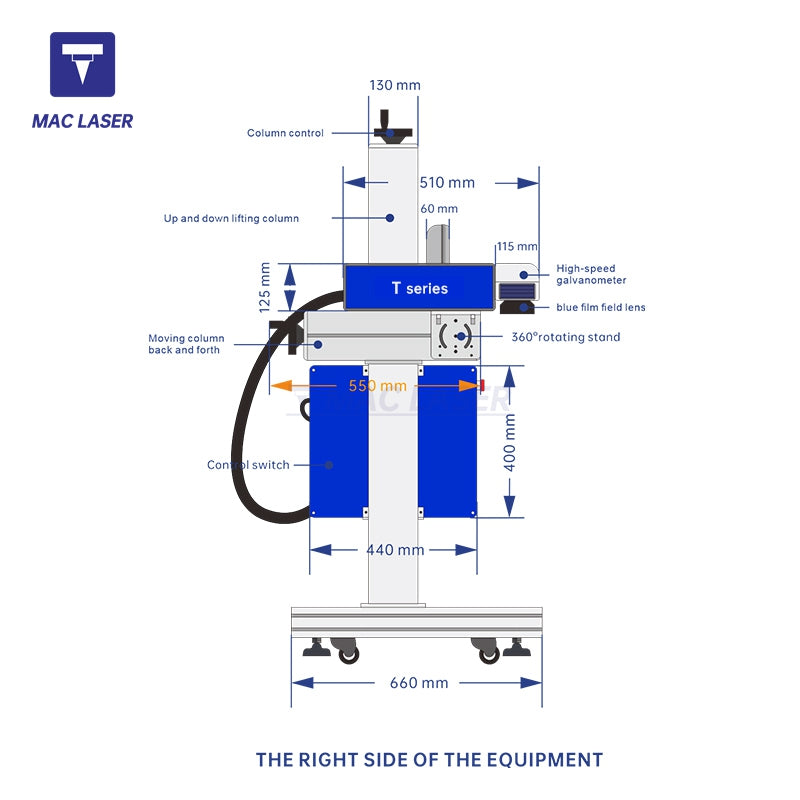

外型尺寸 660X510X1460 mm
打包尺寸 主机:790X740X350 mm      支架:1350X350X280 mm
整机重量 约66kg



T系列 飞行光纤激光喷码机 (创鑫)插图1
